My engine was stopped since 6 months but now I would like to continue it.
I' ve made same changes. Now I' ll working with OpenGL 3.2. I decided it becouse, I' ve bought new hardware. Now I have nootebook with strong GPU. I think that many contemporary cards provide 3.2 GL version.
I added some new elements to general library (like a stream which I copied it from mentioned earler work). I changed resource example (for example I added method which is responsible for creating a IResource object).
I' ve written a multishader class, but it is so coplicated to write it with few sentences. I' ll about it soon at this blog.
Actually I' ll write 2D graphic modul to drawing GUI (graphic user interface). It' s my goal now. I hope that I' ll write some information about progress of Engine.
I don't attach any source yet, but when I' ll add same corrects to general library I' ll update it.
czwartek, 19 maja 2011
środa, 13 października 2010
The PIMPL Pattern
The PIMPL this is a "private implementation". This pattern is useful to cut a time of compilation.
Advantages:
We don't need attach a lot of headers file to another header file.
We reduce a time of compilation.
Disadvantages:
For each object we must create one dynamic object.
Advantages:
We don't need attach a lot of headers file to another header file.
We reduce a time of compilation.
Disadvantages:
For each object we must create one dynamic object.
How can we implement it ?
Look at this simple header file :
//Height map header
#include "Camera.h"
#include "Hero.h"
//etc.
class HeightMap{
private:
Camera camera;
Hero hero;
//etc.
};
We see that we must attach a few headers.
We can create a promising declaration, but we can create by this only a dynamic object.
We can solve this problem by private implementation. There is example of this solution:
We can solve this problem by private implementation. There is example of this solution:
//Height map header
class HeightMap_pimpl;
class HeightMap{
private:
HeightMap_pimpl* pimpl;
};
//cpp file
#include "Camera.h"
#include "Hero.h"
class HeightMap_pimpl{
private:
Camera camera;
Hero hero;
}
}
HeightMap::HeightMap(){ pimpl = new HeightMap_pimpl; }
And that' s it. This is really simple and useful. We can also use a smart pointer from my general library to avoid responsibility to delete an allocated object :
class HeightMap{
private:
scoped_ptr pimpl;
};
See you later
niedziela, 10 października 2010
Simple resource manager
Hi!
Today I want to show you my simple resource manager. I never earlier have been writing similar mechanisms.
A resource manager let us use frequently the same resource. But what can be a resource ? A lot of things can be a resource. The best example is file (model file, texture file, etc.). We can have a lot of object which refer to the same texture/model but we really have only one resource of texture/model. Below drawing show it :
My resource class look like below:
class IResource{
private:
uint4 countLock;
float lastUseTime;
STATE_RES state;
string name;
string group;
protected:
//Wywoływane podczas ładowania
virtual void OnLoad() {}
//Wywoływane podczas odładowywania
virtual void OnUnload() {}
public:
IResource(){}
IResource(const string &Name, const string &Group = "");
virtual ~IResource();
void Load();
void Unload();
void Lock();
void Unlock();
const string& GetName() { return name; }
const string& GetGroup() { return group; }
STATE_RES GetState();
};
Each resource have own name. By this name we get a pointer to resource. Optionally each resource may have a group name. For example all files of texture may have name group : "texture" etc.
My resource manager is writing as Singleton. He provides functions to get a resource with the given name. This function is template, so we can get ever resource any type. And that's it. Manager haves a few function more, but I won' t describe it, you can download all source code below.
ATTENTION: You should create resource objects in some function, but no as global objects because probably the program will return a mistake.
Below example shows use of my manager :
class Texture : public library::IResource{
//some data like pixels
public: Texture(const string& name, const string& group = "") : library:IResource(name, group) {}
}
void LoadAllResources(){
Texture texture1("myTexture.bmp, "Texture");
}
int main(){
BindTexture( ResManager::GetResource("myTexture.bmp);
}
library:: this is my namespace where we can find all class of resource manager.
I strongly believe that this isn't hard.
Here you can download a source code.
Greetings.
Today I want to show you my simple resource manager. I never earlier have been writing similar mechanisms.
What is it?
A resource manager let us use frequently the same resource. But what can be a resource ? A lot of things can be a resource. The best example is file (model file, texture file, etc.). We can have a lot of object which refer to the same texture/model but we really have only one resource of texture/model. Below drawing show it :
My resource class look like below:
class IResource{
private:
uint4 countLock;
float lastUseTime;
STATE_RES state;
string name;
string group;
protected:
//Wywoływane podczas ładowania
virtual void OnLoad() {}
//Wywoływane podczas odładowywania
virtual void OnUnload() {}
public:
IResource(){}
IResource(const string &Name, const string &Group = "");
virtual ~IResource();
void Load();
void Unload();
void Lock();
void Unlock();
const string& GetName() { return name; }
const string& GetGroup() { return group; }
STATE_RES GetState();
};
Each resource have own name. By this name we get a pointer to resource. Optionally each resource may have a group name. For example all files of texture may have name group : "texture" etc.
My resource manager is writing as Singleton. He provides functions to get a resource with the given name. This function is template, so we can get ever resource any type. And that's it. Manager haves a few function more, but I won' t describe it, you can download all source code below.
ATTENTION: You should create resource objects in some function, but no as global objects because probably the program will return a mistake.
Use of my manager
Below example shows use of my manager :
class Texture : public library::IResource{
//some data like pixels
public: Texture(const string& name, const string& group = "") : library:IResource(name, group) {}
}
void LoadAllResources(){
Texture texture1("myTexture.bmp, "Texture");
}
int main(){
BindTexture( ResManager::GetResource("myTexture.bmp);
}
library:: this is my namespace where we can find all class of resource manager.
I strongly believe that this isn't hard.
Here you can download a source code.
Greetings.
niedziela, 3 października 2010
Biblioteka generalna
Opiszę tutaj pokrótce najniższą warstwę mianowicie bibliotekę generalną.
Kod tej biblioteki odpowiedzialny jest za uzupełnienie jakby, niektórych braków w c++.
Większość kodu mieści się w przestrzeni nazw general.
Moduł Base
Moduł ten zawiera nazwy podstawowych zmiennych (np unit8 to liczba bez znaku 64 bitowa).
Posiada niektóre funkcje i stałe matematyczne, których brak w C++. Są to m.in przeliczanie radianów na stopnie i odwrotnie, zaokrąglanie liczb, szybkie potęgowanie dla potęg całkowitych (w czasie O(lg n)), częśc całkowitą i ułamkową liczby itp. Posiada funkcję timera.
Zostały napisane (a raczej skopiowane) funkcje przekształcające z jednego typu do stringa i odwrotnie. Jest również funkcja szablonowa SthToStr i StrToSth konwertująca z jakiegoś typu do stringa i ze stringa do jakieś typu.(Autor: Adam Sawicki)
Zawiera 2 implementacje inteligentnych wskaźników (jedna nie pozwala kopiowania obiektu, a druga umożliwia kopiowanie i prowadzi politykę zliczania (wskaźnik jest usuwany gdy nie wskazuje na niego żaden inny obiekt)Autor: Adam Sawicki).
Ostatnim element to klasa Format, która zwraca tekst w stawionymi liczbami np Format("a = " % 5) zwróci nam tekst ("a = 5") (Autor: Adam Sawicki).
Moduł Error Umożliwia nam hierarchię błędów i zawiera funkcję ErrorMessage, która powoduje wyświetlenie komunikatu z błędem przesłanym jako string.
Moduł Event zawiera zdarzenia (narazie jest zaimplementowane zdarzenie, które jest uruchamiane po upływie określonego czasu.
Moduł File - udostępnia klasę, która operuje plikiem. Działa podobnie jak klasa fstream, lecz jest sporo prostsza i około 2 razy szybsza.
Moduł Math - moduł matematyczny (udostępniany wcześniej)
Moduł Tokenizer - jest to klasa, która w znaczny sposób upraszcza wydobywanie informacji z ciągu znaków. Jej działanie sprowadza się do zwracania zmiennych odpowiedniego typu z podanego ciągu wejściowego.
Działa to tak :
Tokenizer t("to jest liczba 123");
cout << t.GetStringNext() << endl;
cout << t.GetStringNext() << endl;
cout << t.GetStringNext() << endl;
cout << t.GetIntNext() << endl;
To powyższe linie kodu wypiszą nam w osobnych liniach każdy wyraz ciągu podanego w konstruktorze obiektu. Jest to jakby strumień stringstream z biblioteki standardowej c++, przy czym działa szybciej.
Na razie to tyle co oferuje nam biblioteka generalna.
Jej kod znajduje się do ściągnięcia TUTAJ.
Pozdrawiam Norbert G.
Kod tej biblioteki odpowiedzialny jest za uzupełnienie jakby, niektórych braków w c++.
Większość kodu mieści się w przestrzeni nazw general.
Moduł Base
Moduł ten zawiera nazwy podstawowych zmiennych (np unit8 to liczba bez znaku 64 bitowa).
Posiada niektóre funkcje i stałe matematyczne, których brak w C++. Są to m.in przeliczanie radianów na stopnie i odwrotnie, zaokrąglanie liczb, szybkie potęgowanie dla potęg całkowitych (w czasie O(lg n)), częśc całkowitą i ułamkową liczby itp. Posiada funkcję timera.
Zostały napisane (a raczej skopiowane) funkcje przekształcające z jednego typu do stringa i odwrotnie. Jest również funkcja szablonowa SthToStr i StrToSth konwertująca z jakiegoś typu do stringa i ze stringa do jakieś typu.(Autor: Adam Sawicki)
Zawiera 2 implementacje inteligentnych wskaźników (jedna nie pozwala kopiowania obiektu, a druga umożliwia kopiowanie i prowadzi politykę zliczania (wskaźnik jest usuwany gdy nie wskazuje na niego żaden inny obiekt)Autor: Adam Sawicki).
Ostatnim element to klasa Format, która zwraca tekst w stawionymi liczbami np Format("a = " % 5) zwróci nam tekst ("a = 5") (Autor: Adam Sawicki).
Moduł Error Umożliwia nam hierarchię błędów i zawiera funkcję ErrorMessage, która powoduje wyświetlenie komunikatu z błędem przesłanym jako string.
Moduł Event zawiera zdarzenia (narazie jest zaimplementowane zdarzenie, które jest uruchamiane po upływie określonego czasu.
Moduł File - udostępnia klasę, która operuje plikiem. Działa podobnie jak klasa fstream, lecz jest sporo prostsza i około 2 razy szybsza.
Moduł Math - moduł matematyczny (udostępniany wcześniej)
Moduł Tokenizer - jest to klasa, która w znaczny sposób upraszcza wydobywanie informacji z ciągu znaków. Jej działanie sprowadza się do zwracania zmiennych odpowiedniego typu z podanego ciągu wejściowego.
Działa to tak :
Tokenizer t("to jest liczba 123");
cout << t.GetStringNext() << endl;
cout << t.GetStringNext() << endl;
cout << t.GetStringNext() << endl;
cout << t.GetIntNext() << endl;
To powyższe linie kodu wypiszą nam w osobnych liniach każdy wyraz ciągu podanego w konstruktorze obiektu. Jest to jakby strumień stringstream z biblioteki standardowej c++, przy czym działa szybciej.
Na razie to tyle co oferuje nam biblioteka generalna.
Jej kod znajduje się do ściągnięcia TUTAJ.
Pozdrawiam Norbert G.
piątek, 1 października 2010
Reorganizacja projektu
Dłuższy czas nie pisałem, gdyż tak naprawdę całą organizację projektu zmieniłem. Myślałem, że dam to robić na bieżąco, podczas rozwijania projektu ale to był zły pomysł. Już na samym początku miałem sporo problemów, a co dopiero działo by się potem. Dlatego uważam, że taka organizacja przyniesie wiele dobrego.
Pomocnym przy tym była książka "C++ dla programistów gier" oraz praca magisterska Pana Adama Sawickiego (do ściągnięcia z internetu w pdf).
Przede wszystkim wzorowałem się właśnie na powyższej pracy magisterskiej, jak i również zapożyczyłem kilka funkcji z pracy autora.
Na dzień dzisiejszy architektura silnika wygląda następująco :
Widać trzy główne osobne biblioteki. Na samym dole jest Biblioteka generalna, poźniej Obsługa OpenGL (w tym okien i zdarzeń) no i na górnej warstwie jest cały silnik grafiki 3D. Widzimy, że przy tym układzie nie powstają cykle (tzn że jakieś dwie warstwy muszę zależą od siebie), co myślę, że jest dobrą organizacją.
Najmniej dopracowana jest warstwa samego silniku ale to tylko taki prototyp. Jest prawie pewne, że to się zmieni. Na razie chciałbym zająć się warstwami, które składają się na cały engine. W pierwszej kolejności będzie to biblioteka generalna a potem obsługa okna OpenGL no i wreszcie cały engine. Trochę żałuję, że tak późno wziąłem się do zmiany całej architektury. Oczywiście tamten poprzedni kod co napisałem (wczytywanie terenu) na pewno wykorzystam w przyszłości, bo jest to już prawie pełny, kompletny działający kod.
Moduł matematyczny jest zaimplementowany, nic nie zmieniło się w nim od ostatniego update' u.
Pozdrawiam Norbert G.
Pomocnym przy tym była książka "C++ dla programistów gier" oraz praca magisterska Pana Adama Sawickiego (do ściągnięcia z internetu w pdf).
Przede wszystkim wzorowałem się właśnie na powyższej pracy magisterskiej, jak i również zapożyczyłem kilka funkcji z pracy autora.
Na dzień dzisiejszy architektura silnika wygląda następująco :
Widać trzy główne osobne biblioteki. Na samym dole jest Biblioteka generalna, poźniej Obsługa OpenGL (w tym okien i zdarzeń) no i na górnej warstwie jest cały silnik grafiki 3D. Widzimy, że przy tym układzie nie powstają cykle (tzn że jakieś dwie warstwy muszę zależą od siebie), co myślę, że jest dobrą organizacją.
Najmniej dopracowana jest warstwa samego silniku ale to tylko taki prototyp. Jest prawie pewne, że to się zmieni. Na razie chciałbym zająć się warstwami, które składają się na cały engine. W pierwszej kolejności będzie to biblioteka generalna a potem obsługa okna OpenGL no i wreszcie cały engine. Trochę żałuję, że tak późno wziąłem się do zmiany całej architektury. Oczywiście tamten poprzedni kod co napisałem (wczytywanie terenu) na pewno wykorzystam w przyszłości, bo jest to już prawie pełny, kompletny działający kod.
Moduł matematyczny jest zaimplementowany, nic nie zmieniło się w nim od ostatniego update' u.
Pozdrawiam Norbert G.
poniedziałek, 6 września 2010
Geomipmapping part II - usuwanie dziur w w geometrii terenu

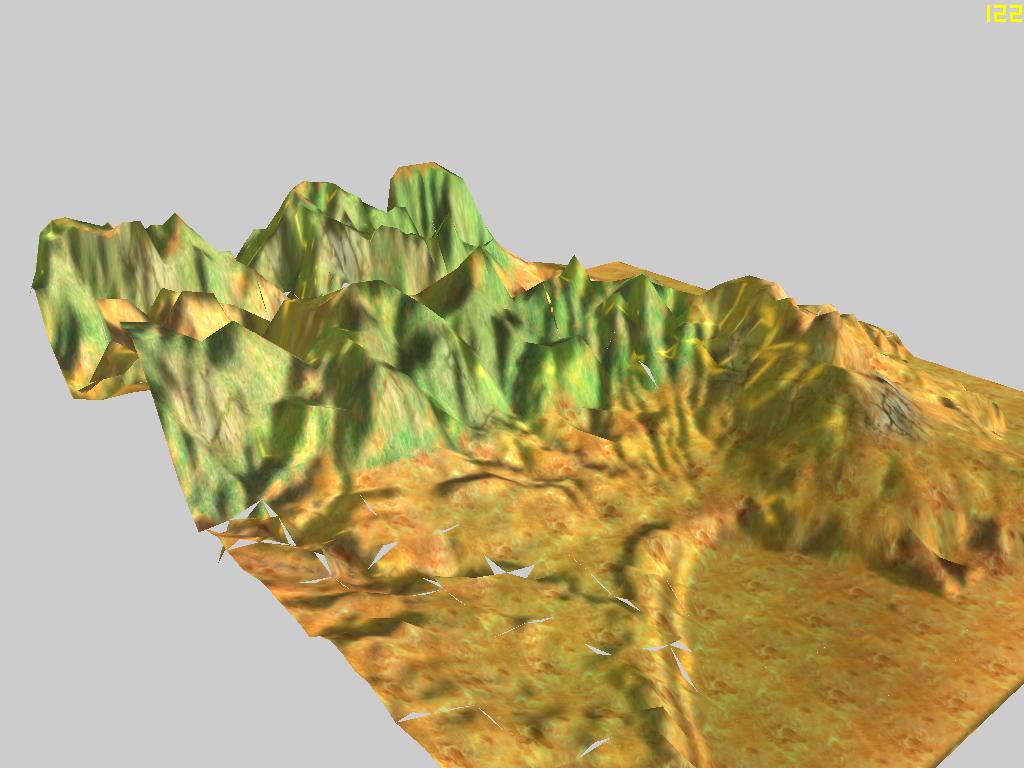

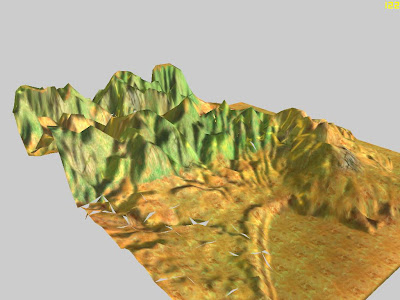

Jak poradzić sobie z powstałymi w poprzednim artykule "dziurami geometrii" ?? Cóż sposobów jest kilka ja znam 2, które w mniejszym w lub mniejszym stopniu postaram się przedstawić.
Rozwiązanie za pomocą "Skirt"
Skirt (z ang. spódniczka), służy dodaniu dodatkowej "spódniczki" do każdego z sektorów. Jest to rozwiązanie o tyle dobre, bo nie przy stwarza dużych problemów przy implementacji i w miarę dobrze spełnia swoje zadanie.

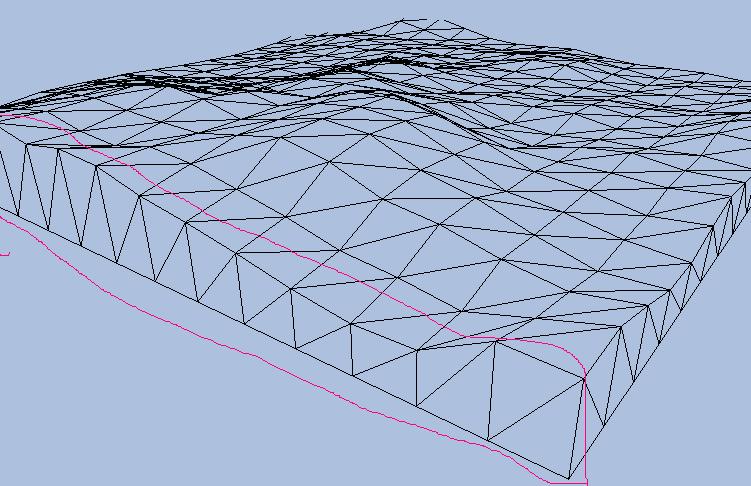

Dobra to jak taka spódniczka wygląda ? Na rysunku zaznaczone to jest na czerwono :
Co musimy zrobić by dodać tę dodatkową warstwę sektorów ?
Dla skrajnych wierzchołków sektora (leżących na bokach sektora) można dodać dodatkową warstwę wierzchołków o współrzędnych takich samych jak wierzchołki podstawowe, lecz opuszczone o jakąś konkretną wartość (np o długość boku sektora, chodź w praktyce potrzeba dużo mniejszych wartości).
Gdy dodamy te dodatkowe wierzchołki wystarczy obliczyć jeszcze texCoord' y i odpowiednio połączyć w trójkąty. Tego pomysłu nie mam zaimplementowanego u siebie.
Rozwiązanie za pomocą dodatkowego indeksowania
W tym rozwiązaniu zakłada się, że poziom szczegółowości nie może różnić się więcej niż jeden. Tutaj zamiast jednego zestawu IB tworzy się 16 zestawów index bufferów (tak naprawdę można chyba 8 ale nie będę się zagłębiać dalej). Po co ? Przygotowuje się wszystkie podzbiory krawędzi tak by pasowały do poziomu szczegółowości sąsiada. Lecz by można było zastosować to rozwiązanie musimy lekko zmodyfikować indexowanie trójkątów. Teraz sektor mający wszystkich sąsiadów o takim poziomie szczegółowości będzie wyglądać tak :
(Indeksowanie w kwadracie czerwonym jest identyczne jak było)
Widać jak zmieniło się indeksowanie trójkątów skrajnych (takich, które łączą się z innymi sektorami)
A jak będzie to wyglądać dla sektorów gdzie jakiś sąsiad ma inny poziom szczegółowości ?(pamiętajmy o założeniu, że nie będzie to poziom większy niż jeden). Rysunek poniżej (pokazuje nam sytuację, gdzie każdy sąsiad ma inny poziom szczegółowości) :
Widzimy w tej sytuacji, że indeksowanie tego sektora wpasuje się nam do innego sektora, rozwiązując tym samym nasz problem, mianowicie usunie dziury w geometrii.
Jak to zaimplementować ? Cóż, moja implementacji do najładniejszych nie należy. Nie będę też przedstawiać tu kodu bo aktualny stan silnika będzie można pobrać w linku na samym dole. Chciałbym jedynie tutaj przedstawić zarys mojego rozwiązania. Obliczam sobie krawędź "normalną" tzn taką, która ma sąsiada o tym samym poziomie i krawędź "dodatkową', która ma sąsiada o innym poziomie szczegółowości. Nie muszę obliczać 4 takich krawędzi "normalnych" i "dodatkowych". Wystarczy 2, jedna obliczająca krawędź w poziomie a druga w pionie, a kolejne 2 oblicze z niedużych przekształceń tych 2 obliczonych wcześniej(tak naprawdę wystarczy jedna krawędź, ale wtedy jest więcej kombinowania, jakie wartości dodać, by otrzymać wszystkie cztery wartości). Każda z czterech krawędzie jest tak ponumerowana :
Jak to zaimplementować ? Cóż, moja implementacji do najładniejszych nie należy. Nie będę też przedstawiać tu kodu bo aktualny stan silnika będzie można pobrać w linku na samym dole. Chciałbym jedynie tutaj przedstawić zarys mojego rozwiązania. Obliczam sobie krawędź "normalną" tzn taką, która ma sąsiada o tym samym poziomie i krawędź "dodatkową', która ma sąsiada o innym poziomie szczegółowości. Nie muszę obliczać 4 takich krawędzi "normalnych" i "dodatkowych". Wystarczy 2, jedna obliczająca krawędź w poziomie a druga w pionie, a kolejne 2 oblicze z niedużych przekształceń tych 2 obliczonych wcześniej(tak naprawdę wystarczy jedna krawędź, ale wtedy jest więcej kombinowania, jakie wartości dodać, by otrzymać wszystkie cztery wartości). Każda z czterech krawędzie jest tak ponumerowana :
Teraz wystarczy przejść przez wszystkie podzbiory krawędzi. Jak efektywnie wygenerować podzbiory ?
Przedstawię pomysł, który pokazał mi Pan Marcin Andrychowicz na kółku informatycznym :
for(int i = 0; i < (1 << n) - 1; ++i){
for(int j = 0; j < n; ++j)
if(i & j) cout << j << " ";
cout << j;
}
Jak to działa ? najpierw idzie pętla przez wszystkie podzbiory (lekkie przypomnienie z prawdopodobieństwa jak to policzyć). Ilość podzbiorów równa się 2 ^ n - 1. Potem idziemy przez wszystkie elementy, by sprawdzić, jakie elementy należą do aktualnie liczonego podzbioru. Warunek if(i & j) sprawdza czy element j należy do podzbioru i. Ale dlaczego to działa ? Operator & to zwykłe mnożenie bitowe. W naszym przykładzie warunek jest prawdziwy jeżeli i - ty bit jest równy jeden. Jeżeli nie bardzo rozumiesz rozpisz na kartce to powinieneś zrozumieć o co chodzi. Teraz wiedząc już jak wygenerować podzbiory przechodzimy do obliczania wszystkich IB.
Jak pokazałem wyżej puszczamy pętle przez wszystkie podzbiory (trzeba tylko delikatnie pozmieniać wartości w pętli bo trzeba zauważyć, że może występować taki index buffer, który nie będzie miał żadnej krawędzi "dodatkowej", dzieje się to przy sąsiadach o takim samym poziomie szczegółowości, a podzbiór nie może być przecież zerowy). U nas moc podzbioru oczywiście wynosi 4 bo mamy 4 krawędzie, numerowane :0, 1, 2, 3 jak pokazałem wyżej na rysunku. Wystarczy teraz dla i - tego podzbioru sprawdzić, które krawędzie w sobie zawiera, właśnie ten warunek to robi if(i & j) i dodać odpowiednie index' y i na koniec wygenerować wszystkie IB. No i na koniec renderując dany sektor musimy obliczyć, który zestaw index buffera wybrać. Robię to tak :
int EvoHeightMap::GetGeoDetail(int i, int j){
int result = 0;
if(i > 0 && geoMap[i][j] < geoMap[i - 1][j]) result |= 4;
if(j > 0 && geoMap[i][j] < geoMap[i][j - 1]) result |= 2;
if(i < (numOfSectors - 1) && geoMap[i][j] < geoMap[i + 1][j]) result |= 1;
if(j < (numOfSectors - 1) && geoMap[i][j] < geoMap[i][j + 1]) result |= 8;
return result;
}
int result = 0;
if(i > 0 && geoMap[i][j] < geoMap[i - 1][j]) result |= 4;
if(j > 0 && geoMap[i][j] < geoMap[i][j - 1]) result |= 2;
if(i < (numOfSectors - 1) && geoMap[i][j] < geoMap[i + 1][j]) result |= 1;
if(j < (numOfSectors - 1) && geoMap[i][j] < geoMap[i][j + 1]) result |= 8;
return result;
}
geoMap - to tablica 2 - wymiarowa zawierająca jaki jest poziom geomipmappingu dla sektora [i][j].
Teraz nie ma już żadnych dziur :
Aktualny kod silnika do pobrania TUTAJ.
Pozdrawiam Norbert G.
piątek, 3 września 2010
Geomipmapping przy terenie
Dziś chciałbym przedstawić na czym polega metoda geomimappingu i jak ją zastosować do naszego terenu.
Pierwszą rzecz jaką chciałbym przedstawić w tym artykule to podział całej naszej heightmpay na sektory. Z założenia teren jest kwadratem o boku będącą wielokrotnością 2. Drugim założeniem silnika jest to, że liczba sektorów również musi być wielokrotnością 2. Spójrzmy na poniższy rysunek, który wszystko to przedstawia :
Kwadratowa heightmapa o boku 256 została podzielona na na 16 sektorów, który każdy będzie mieć wymiary 64 x 64.... no właśnie nie dokońca. Tak naprawdę musimy dodać 1 wiersz i jedną kolumnę bo inaczej renderując sektory uzyskamy dziru pomiędzy sektorami, których chcemy uniknąć (rysunek poniżej) :
Na powyższym rysunku widać pęknięcia terenu. Rozwiązanie jest takie, że wymiary sektora powinny być
mieć wymiary 2 ^ n + 1(czyli tak naprawdę i heightmapa powinna mieć wymiary 2^n + 1 ale przyjąłem, że będzie to 2^n a jeden dodatkowy wiersz i kolumnę dodaję ręcznie i ustawiam ich wierzchołki na ostatnią kolumnę/wiersz). Czyli sektory powinny wyglądać mniej więcej tak(czerwona linia to nasze sektory) :
w funkcji void EvoHeightMap::Load(EvoTexture* heightMap, int amountOfSectors, float xzScale = 1.0f, float yScale = 1.0f);
amountOfSectors to właśnie ilość sektorów na jeden bok. Na powyższym rysunku dalibyśmy tam wartość 2.
Na czym polega geomipmapping ? Jest to jeden z algorytmów LOD (Level of Detail), który ma za zadanie uprościć geometrię odległą od kamery w celu znacznego przyspieszenia renderingu. Jest to coś w rodzaju mipmappingu tylko, że dla geometrii. Założenie jest takie by teren był jakoś podzielony, za pomocą np. drzewa czwórkowego, lecz u siebie implementuję sektory jako tablica dwuwymiarowa po prostu (opisałem to w poprzednim akapicie). Każdy następny level geomipmapping' u zawiera 2 razy mniej wierzchołków (wszystkie wierzchołki brane są co drugi). Poniższy rysunek powinien wszystko wytłumaczyć.
Dany sektor będzie miał log_2(n - 1) + 1 leveli geomipmappingu, gdzie log_2 to logarytm o podstawie 2,
n - ilość wierzchołków w boku sektora i dodajemy 1 bo mamy jeszcze poziom zerowy.
glDrawElements(GL_TRIANGLES, countElement, GL_UNSIGNED_INT, (int*)offset);
Podział terenu na sektory
Pierwszą rzecz jaką chciałbym przedstawić w tym artykule to podział całej naszej heightmpay na sektory. Z założenia teren jest kwadratem o boku będącą wielokrotnością 2. Drugim założeniem silnika jest to, że liczba sektorów również musi być wielokrotnością 2. Spójrzmy na poniższy rysunek, który wszystko to przedstawia :
Na powyższym rysunku widać pęknięcia terenu. Rozwiązanie jest takie, że wymiary sektora powinny być
mieć wymiary 2 ^ n + 1(czyli tak naprawdę i heightmapa powinna mieć wymiary 2^n + 1 ale przyjąłem, że będzie to 2^n a jeden dodatkowy wiersz i kolumnę dodaję ręcznie i ustawiam ich wierzchołki na ostatnią kolumnę/wiersz). Czyli sektory powinny wyglądać mniej więcej tak(czerwona linia to nasze sektory) :
amountOfSectors to właśnie ilość sektorów na jeden bok. Na powyższym rysunku dalibyśmy tam wartość 2.
Geomipmapping w teorii
n - ilość wierzchołków w boku sektora i dodajemy 1 bo mamy jeszcze poziom zerowy.
Geomipmapping w praktyce
No dobra ale jak to naprawdę wygląda w praktyce ?? W praktyce jest tak że przygotowujemy po prostu odpowiednie zestawy index bufferów, zawierające odpowiednie wierzchołki. Tak naprawdę będzie nam potrzebny tylko jeden zestaw dla 1 poziomu geomipmappingu, i będziemy po prostu odpowiednio się przesuwać od którego wierzchołka mamy rysować w VBO (ale o tym zachwilkę).
Jak wyznaczyć te zestawy IB dla każdego levelu geomipmappingu....ano już o tym praktycznie pisałem w artykule "Terrain Rendering part I". Wystarczy lekko zmodyfikować ten kod opierając się o ostatni rysunek i tylko trzeba uwzględnić, że każdy następy level będzie tworzył dwa razy większe kwadraty (wzdłuż i wszerz) niż poprzedni poziom.
kod przedstawia się mniej więcej tak :
REP(k, geoLevel){
int power = 1 << k;
vector face;
REP(i, (sectorSize - 1) / power){
REP(j, (sectorSize - 1) / power){
//Pierwszy trójkąt
face.PB(j * power + sectorSize * i);
face.PB(j * power + sectorSize * i + power);
face.PB(j * power + sectorSize * i + sectorSize * power);
//Drugi trójkąt
face.PB(j * power + sectorSize * i + sectorSize * power);
face.PB(j * power + sectorSize * i + power);
face.PB(j * power + sectorSize * i + sectorSize * power + power);
}
}
int power = 1 << k;
vector
REP(i, (sectorSize - 1) / power){
REP(j, (sectorSize - 1) / power){
//Pierwszy trójkąt
face.PB(j * power + sectorSize * i);
face.PB(j * power + sectorSize * i + power);
face.PB(j * power + sectorSize * i + sectorSize * power);
//Drugi trójkąt
face.PB(j * power + sectorSize * i + sectorSize * power);
face.PB(j * power + sectorSize * i + power);
face.PB(j * power + sectorSize * i + sectorSize * power + power);
}
}
//Tutaj musimy wygenerować VBO dla kazdego levelu geoMipMapping'u
}
}
gdzie power - to 2 ^ k, geoLevel - to ilość poziomów geoMipMappingu, sectorSize - to ilość wierzchołków boku w jednym sektorze.
Wiem, że kod wygląda trochę zagmatwanie ale, trzeba wziąć kartkę do ręki i spróbować zrozumieć to (chodź wszystko zostało wytłumaczone wcześniej, więc myślę, że bez problemu zrobisz własną wersją towrzenia IB).
Teraz tylko wystarczy dla każdego środkowego weirzchołka sektora w zależność od odległości od kamery wybrać odpowiedni poziom. Jak to zrobisz to już twoja sprawa, ja narazei nie mam żadnej dobrej aproksymacji wybierania levelu. Pewnie uzależnię odpowiedni poziom za pomocą funkcji liniowej.
Teraz znając level danego sektora wystarczy tylko to wyrenderować.
glDrawElements(GL_TRIANGLES, countElement, GL_UNSIGNED_INT, (int*)offset);
countElement to liczba elementów danego geoMipMappingu (musimy sobie gdzieś to pozapamiętywać w jakiejś tablicy dla każdego levelu), a offset to przesunięcie od, którego wierzchołka mamy renderować. Dla wierzchołka w wierszu 'i' i kolumnie 'j', offset będzei wynosił
countElement * (i * numOfSectors + j) * sizeof(unsigned int)
numOfSectors to ilość sektorów na jeden bok dla całej heightmapy. To już wszystko poniżej screen przykładowy.
Widzimy jednak przeszkadzające cięcia w geometrii. Niestety jest to efekt nieunikniony gdy 2 sąsiadujące ze sobą sektory będą posiadać inny poziom geomipmappingu. Są na to sposoby by tego uniknąć lecz to już temat na całkiem nowy artykuł...
Subskrybuj:
Posty (Atom)
